Tuotteen kuvaus

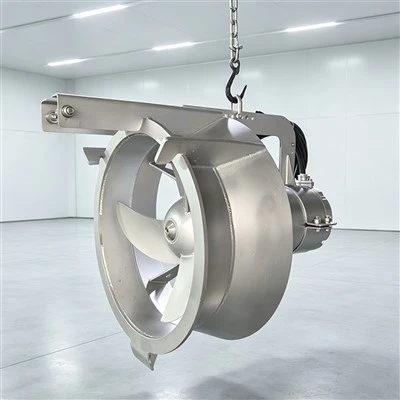

VIVAMIX valmistaaUpotettavat sekoitettujen liköörien kierrätyspumputmatalan-korkeuden ja suuren-virtauksen siirtoon biologisten käsittelyvyöhykkeiden välillä. Jatkuvaan vedenalaiseen käyttöön suunniteltu pumppu tuottaa jopa6,048 m³/h, saatavilla purkaushalkaisijat alkaenDN400 - DN800ja moottorin teho lähteestä1,5-22 kW. Sen ruostumaton teräsrakenne, säädettävät potkurin siivet, IP68 uppomoottori ja ohjaus-kisko-asennusjärjestelmä tekevät siitä luotettavan valinnan nitraatti-rikkaan sekalipeän palautukseen, denitrifikaatioon ja typen täydelliseen poistoon kunnallisissa ja teollisuuden jätevedenpuhdistamoissa.
Suorana tukkumyyntitehtaana VIVAMIX tarjoaa laitevalinnan, ei--standardin mukaisen valmistuksen, suorituskyvyn yhteensovituksen, tarkastusdokumentaation ja maailmanlaajuisen teknisen tuen jätevesien suunnitteluyrityksille, EPC-urakoitsijoiden, jakelijoiden ja puhdistuslaitosten käyttäjille.
Tuotteen suorituskykyparametrit
Matala-korkeus, korkea-virtaushydraulirakenne
Toisin kuin perinteiset jätevesipumput, jotka on suunniteltu korkeampaan nostopaineeseen, VIVAMIX-uppokiertopumppu on suunniteltu sovelluksiin, jotka vaativat suurta kiertotilavuutta rajoitetulla staattisella nostokorkeudella.
Potkuri{0}}tyyppinen hydraulirakenne siirtää sekoitettua lipeää tehokkaasti kierrätyskanavan tai-seinäputken läpi. Se soveltuu sisäisiin kierrätystehtäviin, joissa energiankulutus, virtauksen vakaus ja tukkeutumiskestävyys ovat tärkeämpiä kuin korkea purkauspaine.
Tärkeimmät käyttöedut sisältävät:
- Suurin nimellisvirtaus jopa 6 048 m³/h
- Käytettävissä oleva pään pituus on noin 0,25 - 2,00 m
- Matala-nopeuksinen potkuritoiminta suuren-volyymin siirtoon
- Säädettävä teräkokoonpano eri käyttöpisteille
- VFD{0}}-yhteensopiva toiminto kierrätyssuhteen säätöön
- Kompakti upotettu asennus ilman perinteistä kuivapumppuhuonetta
Yksityiskohtaiset mallin valintatiedot
| Malli | Tehoa | Virtaus | Pää | Nimellisvirta | Nopeus |
|---|---|---|---|---|---|
| VM-W400 | 1,5 kW | 180–990 m³/h | 0.25–0.86 m | 5.8 A | 740 rpm |
| VM-W400 | 2,5 kW | 270–1,116 m³/h | 0.30–1.02 m | 9 A | 740 rpm |
| VM-W400 | 3 kW | 325–1,260 m³/h | 0.30–1.15 m | 11 A | 740 rpm |
| VM-W400 | 4 kW | 340–1,650 m³/h | 0.35–1.20 m | 12 A | 960 rpm |
| VM-W600 | 4 kW | 360–2,340 m³/h | 0.26–1.15 m | 14.2 A | 480 rpm |
| VM-W600 | 5 kW | 415–2,450 m³/h | 0.28–1.26 m | 18.2 A | 480 rpm |
| VM-W600 | 7,5 kW | 485–2,735 m³/h | 0.35–1.46 m | 28 A | 480 rpm |
| VM-W600 | 10 kW | 666–3,000 m³/h | 0.42–1.76 m | 32 A | 480 rpm |
| VM-W600 | 15 kW | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 rpm |
| VM-W800 | 15 kW | 954–5,364 m³/h | 0.40–1.78 m | 43 A | 480 rpm |
| VM-W800 | 18,5 kW | 994–5,670 m³/h | 0.43–1.82 m | 51 A | 480 rpm |
| VM-W800 | 22 kW | 1,044–6,048 m³/h | 0.44–2.00 m | 60 A | 480 rpm |
Lopullinen virtaus ja paineen suorituskyky riippuvat siipien kulmasta, asennusgeometriasta, putkilinjan resistanssista, nesteen ominaisuuksista ja vaaditusta sisäisestä kierrätyssuhteesta.
Rakennusmateriaalit
Vakiokokoonpano on suunniteltu pitkäaikaiseen{0}}upotukseen kunnalliseen ja teollisuuden jäteveteen:
| Komponentti | Vakiomateriaali |
|---|---|
| Potkuri | Ruostumaton teräs 304 |
| Moottorin kotelo | Ruostumaton teräs 304 |
| Moottorin akseli | Ruostumaton teräs 420 |
| Kiinnike ja ohjauslenkki | Ruostumaton teräs 304 |
| Tiivisterengas | Nitriilikumi |
| Mekaaninen tiiviste | Piikarbidi vs. piikarbidi |
| Moottorin suojaus | IP68 |
| Eristysluokka | Luokka F |
Kaksinkertainen mekaaninen tiivistejärjestely auttaa suojaamaan moottorikammiota jäteveden sisäänpääsyltä. Jokaisen yksikön materiaalin vaatimustenmukaisuus, eristysvastus, tiivistyskyky, pyöriminen ja kuormittamaton toiminta voidaan tarkastaa ennen toimitusta.
Normaalit työolosuhteet
Vakiopumppu sopii:
- Nesteen lämpötila jopa 40 astetta
- pH-alue 5-9
- Suurin upotussyvyys 10 m
- Jatkuva vedenalainen asennus
- Sekoitettu lipeä ja jätevesi ilman suuria kovia kiintoaineita
- Matalat-kierrätyskanavat ja läpi-seinäputket
Suuria kloridipitoisuuksia, aggressiivisia kemikaaleja, hankaavia hiukkasia tai epätavallisen korkeita lämpötiloja sisältävä jätevesi tulee tarkistaa ennen mallin vahvistamista.
Sovellettavat jätevedenkäsittelyjärjestelmät ja -prosessit
A/O- ja A²/O-järjestelmät
Pumppu palauttaa nitraattirikkaan-seoslipeän aerobisesta säiliöstä hapettomaan säiliöön, mikä tukee denitrifikaatiota ja typen kokonaispoistoa.
MBR:n jätevedenpuhdistamot
Se tarjoaa vakaan sekalipeän kierron biologisten käsittelyvyöhykkeiden välillä ja sitä voidaan käyttää säädettävällä-taajuuskäytöllä sisäänvirtauskuormituksen mukaan
MBBR-hoitojärjestelmät
Matala-korkeus, korkea-virtausrakenne tukee kiertoa hoitoosastojen välillä luomatta tarpeetonta poistopainetta.
Hapettumisovet
Pumppua voidaan käyttää prosessin kiertoon ja suureen -tilavuuden siirtoon, kun staattisen veden-tasoero on rajoitettu.
Tyypillisiä kunnallisia sovelluksia ovat:
Nitrifioidun sekalipeän palautus
Anoksisen{0}}vyöhykkeen sisäinen kierrätys
Aktiivilieteprosessin kierto
Biologiset typen{0}}poistojärjestelmät
Jälkiasennusprojektit, joissa asennustila on rajoitettu
Nykyisen hoitokapasiteetin laajentaminen
Teollisuuden jätevedenkäsittely
Pumppu voidaan konfiguroida myös elintarvikejalostukseen, juomien tuotantoon, paperinvalmistukseen, tekstiilijätevesien, kemian käsittelyyn, karjan jätevesien ja muihin teollisiin käsittelylaitoksiin.
Teollisuuden jäteveden nesteen koostumus on tarkistettava ennen potkurin materiaalin, tiivisteen elastomeerin, moottorin kokoonpanon ja suojapinnoitteen valintaa.
Räätälöidyt tekniset tiedot
Hydraulinen valinta todellisten prosessitietojen perusteella
VIVAMIX ei suosittele kierrätyspumpun valitsemista pelkästään moottorin teholla. Tarvittava pumppu on sovitettava biologiseen prosessiin ja todelliseen hydraulivastukseen.
Tarkkaa valintaa varten tarvitaan yleensä seuraavat tiedot:
| Valintatiedot | Vaaditut tiedot |
|---|---|
| Vaadittu paluuvirtaus | m³/h tai L/s |
| Täysin dynaaminen pää | Staattinen tasoero plus putkistohäviöt |
| Hoitoprosessi | A/O, A²/O, MBR, MBBR, hapetusoja tai muuta |
| Jätevesityyppi | Kunnallinen tai teollinen |
| Säiliön mitat | Pituus, leveys ja käyttöveden syvyys |
| Asennusmenetelmä | Ohjainkisko, seinälle asennettu tai projektikohtainen |
| Putken halkaisija | Läpi-seinäputken tai kiertokanavan mitat |
| Jännite ja taajuus | Esimerkiksi 380 V/50 Hz tai 460 V/60 Hz |
| Valvontavaatimus | Suora-on-online, pehmokäynnistin, VFD tai älykäs ohjaus |
| Materiaalitarve | SS304, SS316 tai projektikohtaista materiaalia |
Käytettävissä olevat mukautusvaihtoehdot
Projektista riippuen räätälöinti voi sisältää:
SS304 tai SS316 kostutetut komponentit
Projekti{0}}moottorin jännite ja taajuus
Mukautettu kaapelin pituus
Guide{0}}kiskoasennusjärjestelmä
Seinäasennusrakenne-
-Seinäputken liitännän mitat
Säädettävä potkurin lavan kokoonpano
Räätälöity nostotuki ja kaapelijärjestely
Ohjauskaappi VFD:llä
Käyttötilan etävalvonta
Veden lämpötilan -valvonta
Moottorivian havaitseminen ja varhainen varoitus
Älykäs siru{0}}pohjainen nopeudensäätö
Räätälöity nimikilpi, pakkaus ja dokumentaatio
